Installationsinfo

Östen Svensson 073-8050318, nilsosten@telia.com, svarar på alla frågor eller hänvisar till rätt person.

*2017-04-28

Installationsanvisningar från Bahnhof finns i nedanstående fil.

Info. från Bahnhof.

2014-05-05

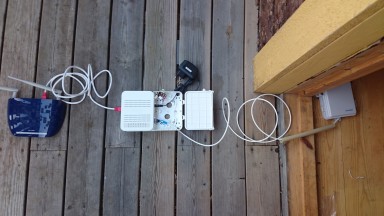

                        Exempel på en fiberinstallation.

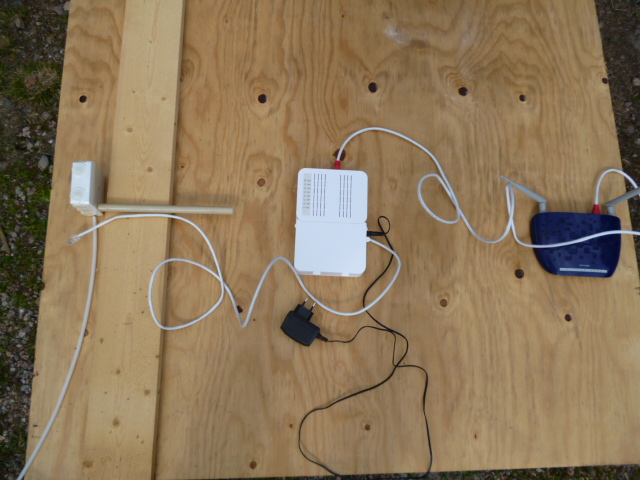

Från höger till vänster  finns:

-Fiberslang upp ur marken, samt kopplingsbox med mått 18x11x4 cm (installeras av SLL). Sedan svetsas fibern inuti boxen med en skarvkontakt.

-Fiberkabel (2,5,9 eller 15 m) med anslutningskontakter i båda ändarna som levereras av SLL) som stoppas ut genom ett VP-rör dia 16 mm som Du installerar själv genom väggen före eller efter att SLL monterat den yttre boxen.

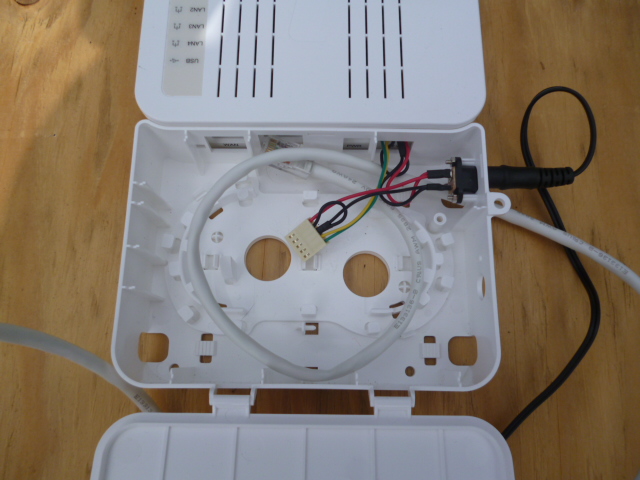

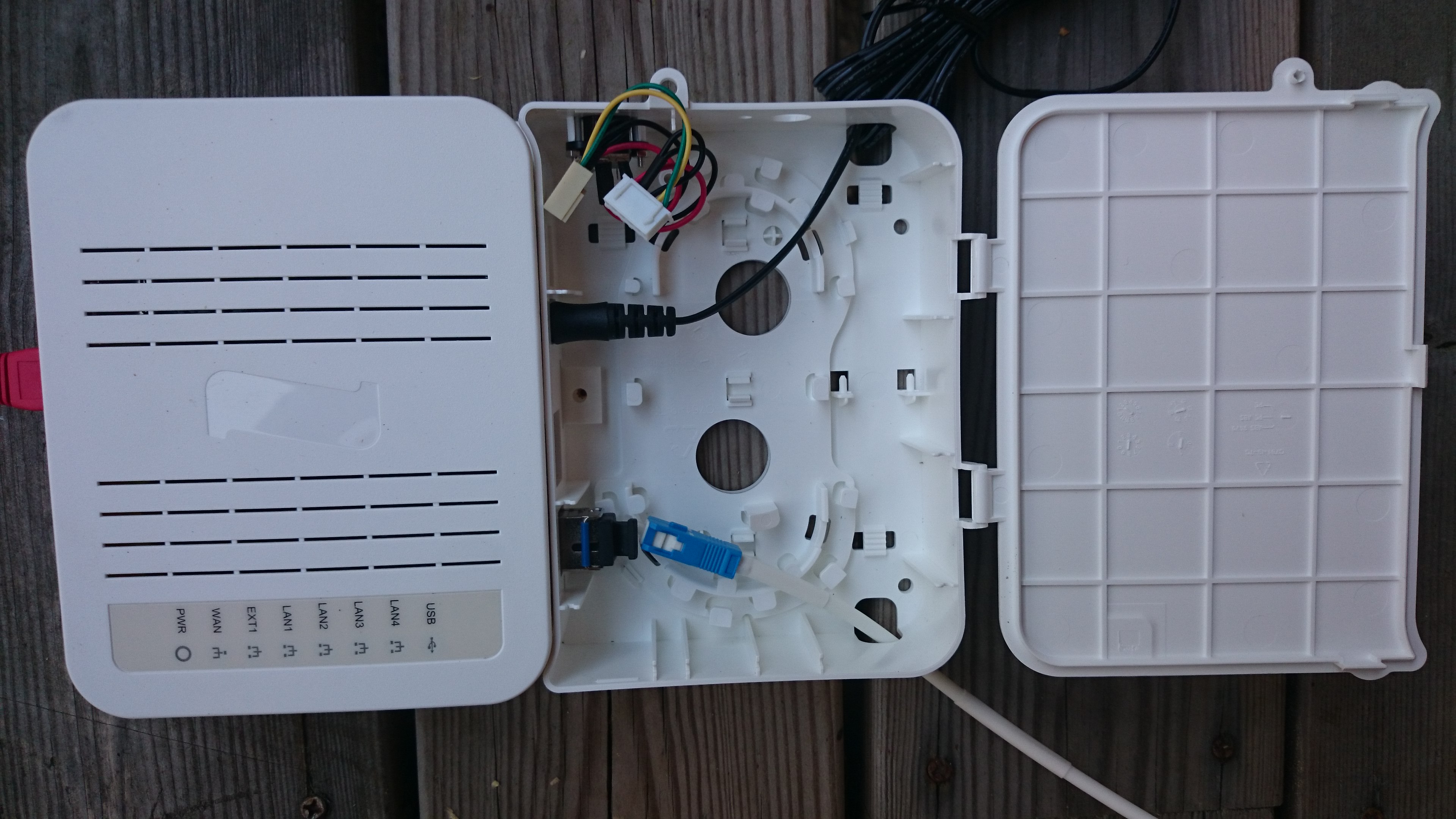

-Kommunikationsbox (bredbandsswitch som levereras av IP-only) där fiberkabeln med skarvkontakt  ansluts av Dig till uttaget märkt WAN (där man först sätter in en adapter med texten uppåt) . Strömkabeln ansluts till uttaget märkt PWR ( sätt inte i stickproppen förrän SLL har mätt dämpningen).  Boxen levereras med en ”fiber tray” som först monteras på väggen (den högra delen av boxen bild 1   och sedan dockas boxen vid den. De små kontakterna och de tunna trådarna fyller ingen funktion för oss t.v. Uttaget på utsidan är avsett för en koaxialkabel- INTE STRÖMKABEL!

-På bild 3 syns boxens andra ända där utrustningen ansluts, dator (ev trådlös router) TV-box och telefon.

-OBS-   att både kommunikationsboxen och router/TV-box måste ha elektrisk anslutning.

-OBS – bäst TV-bild får men genom att ansluta TV-apparaten med kabel men det fungerar även  trådlöst.

DSC_0035DSC_0033





P1010660









P1010661

















P1010663

































OBS! Överskott på fiberkabeln kan rullas upp i SLL´s yttre box eller i den inre boxen

Utförligare instruktioner finns enl nedanstående länkar:

Montering av bredbandsswitch

Arbetsgång för anslutning av fibern till huset





Sammanställning av anvisningar för det egna arbetet inkl förteckning av entreprenörer som kan hjälpa till.

Grävning-på-egen-tomt-och-installation-i-huset



Anvisning om bredbandsswitchen/kommunikationsboxen

Inkopplingsinstruktion Inteno

Glöm inte bort att kommunikationsboxen kräver ström.



2014-01-01

Nedgrävning av slang på egen tomt.

Vi gräver normalt ner slangen ca 70 cm i obanad terräng, men på egen tomt/gräsmatta räcker det med ca 30 cm. Försök att ha så stora radier på böjarna som möjligt! Om Du måste dra slangen under en uppfart eller liknande, skydda slangen med en grövre slang typ PEM (vattenledningsslang).OBS! När Du drar in slangen genom skyddsröret måste söktråden med. Skala av den gröna plasten och trä igenom söktråden.

Undvik stenar i schaktet! OBS att Du måste komma upp lodrätt närmast väggen, se ”Installationsanvisning i fastighet” längre ner på denna sida. Detta innebär ju att Du måste gräva djupare sista biten för att inte få en för skarp radie! Undvik att gå över befintliga ledningar som kanske behöver grävas upp i framtiden! Gör sedan en skiss på var Du har grävt ner slangen. Minnet är inte så långt som man tror.

Formulär för att förhindra avgrävningar av ledningar.

33308 Utsättning hinder och placering fiberbox hos fastighetsägare ver20140305-1
